摆头

FISCHER的摆头作为一个带有铣削主轴的系统集成,将为您提供最大化的收益--因为我们有大量多样的主轴和摆头组合供选择,涵盖了客户的各种应用工况,为您提供了充分的灵活性。

摆头紧凑的旋转轴和摆轴经过精心的设计,具有最佳的减振效果,在拥有紧凑尺寸的同时确保了最大的刚性。旋转轴和摆轴中的强大驱动实现了最大的加速度 -, 高扭矩的刹车确保了绝对的稳定性。精密轴承和直接光学测量系统确保了最大的精度。

通过装配与您应用相匹配的主轴,FISCHER摆头-铣轴组合系统为您高质量的5轴加工奠定了基础。


铣削头S19i

精确的铣削技术

铣削头S19i

应用 模具(3+2轴)
重量 225Kg

C轴旋转范围度 ±360°
C轴电机额定扭矩 163Nm
C轴电机最大扭矩 318Nm
C轴制动扭矩/ C轴抱夹扭矩 1'900Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2

A轴摆动范围 ±110°
A轴电机额定扭矩 110Nm
A轴电机最大扭矩 404Nm
A轴制动扭矩/A轴抱夹扭矩 1'900Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2

产品钻孔机主轴头

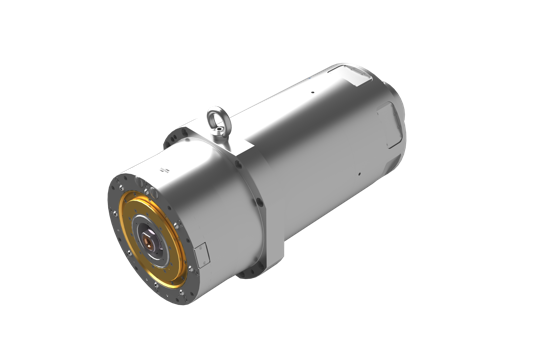

S19i - 63 / 26000 / 20 / 34.10

接口HSK-A63
主轴最大转速26000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S620 / 27 KW
扭矩 (Nm) S1 / S634.10 / 46.40 Nm

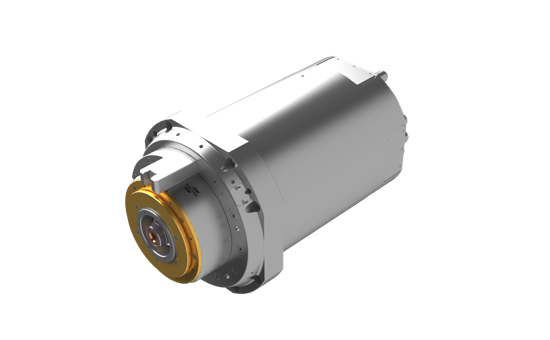

S19i - 63 / 26000 / 20 / 27.10

接口HSK-A63
主轴最大转速26000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S620 / 30 KW
扭矩 (Nm) S1 / S627.10 / 40.90 Nm

铣削头D20

全球标准

铣削头D20lite

应用 模具,航空航天
重量 395Kg

C轴旋转范围度 ±360°
C轴电机额定扭矩 543Nm
C轴电机最大扭矩 1'030Nm
C轴制动扭矩/ C轴抱夹扭矩 油压 3'000 / 气压 2'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2

A轴摆动范围 ±120°
A轴电机额定扭矩 543Nm
A轴电机最大扭矩 1'030Nm
A轴制动扭矩/A轴抱夹扭矩 油压 3'000 / 气压 2'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2

产品钻孔机主轴头

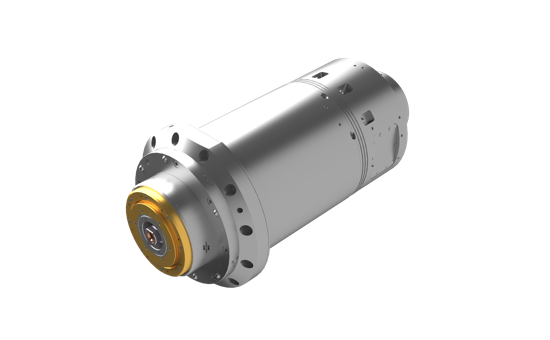

D20LITE - 63 / 24000 / 42.00 / 66.90

接口HSK-A63
主轴最大转速24000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S642.00 / 58.39 kW
扭矩 (Nm) S1 / S666.90 / 93.00 Nm

铣削头D20STD

应用 模具
重量 524Kg

C轴旋转范围度 ±360°
C轴电机额定扭矩 782Nm
C轴电机最大扭矩 1'540Nm
C轴制动扭矩/ C轴抱夹扭矩 7'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2

A轴摆动范围 ±120°
A轴电机额定扭矩 726Nm
A轴电机最大扭矩 1'370Nm
A轴制动扭矩/A轴抱夹扭矩 2'000(4'000)Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
产品钻孔机主轴头

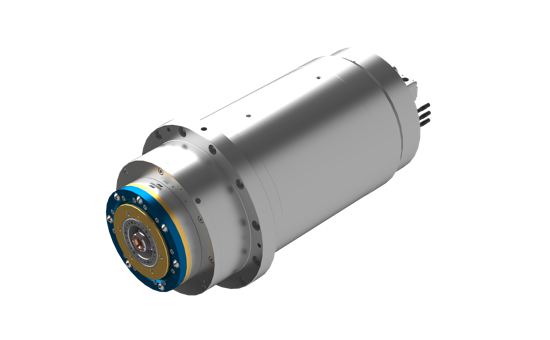

D20STD - 63 / 24000 / 29.00 / 69.20

接口HSK-A63
主轴最大转速24000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S629.00 / 42.52 KW
扭矩 (Nm) S1 / S669.20 / 101.45 Nm

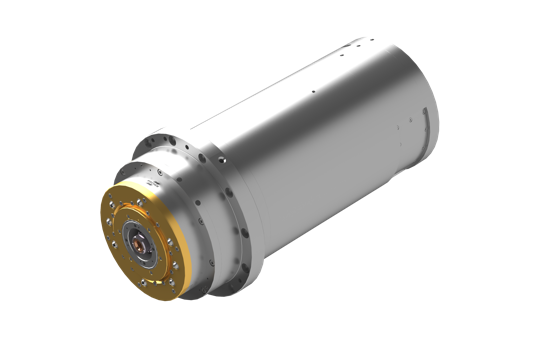

D20STD - 63 / 30000 / 63.00 / 30.70

接口HSK-A63
主轴最大转速30000 rpm
轴承润滑方式oil-air
功率 (千瓦) S1 / S663.00 kW / 90.09 kW
扭矩 (Nm) S1 / S630.70 Nm / 43.90 Nm

铣削头D20MAX

应用 模具
重量 580Kg

C轴旋转范围度 ±360°
C轴电机额定扭矩 782Nm
C轴电机最大扭矩 1'540Nm
C轴制动扭矩/ C轴抱夹扭矩 7'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2

A轴摆动范围 ±120°
A轴电机额定扭矩 1'086Nm
A轴电机最大扭矩 2'060Nm
A轴制动扭矩/A轴抱夹扭矩 4'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
产品钻孔机主轴头

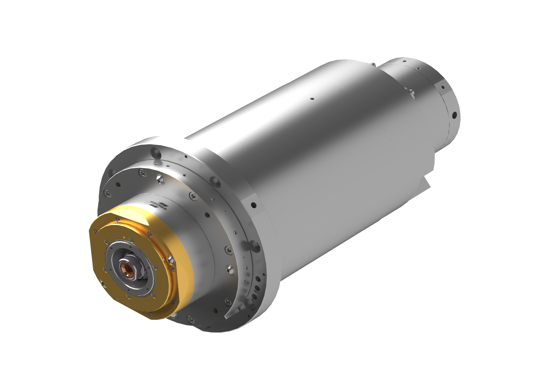

D20MAX - 63 / 24000 / 54.00 / 85.80

接口HSK-A63
主轴最大转速24000 rpm
轴承润滑方式air-oil (DLS)
功率 (千瓦) S1 / S654.00 / 75.71 KW
扭矩 (Nm) S1 / S685.80 / 120.30 Nm

D20MAX - 63 / 30000 / 125.00 / 66.00

接口HSK-A63
主轴最大转速30000 rpm
轴承润滑方式air-oil (DLS)
功率 (千瓦) S1 / S6125.00 kW / 173.30 kW
扭矩 (Nm) S1 / S666.00 Nm / 91.50 Nm

铣削头D27

最大功率

铣削头D27STD

应用 航空航天
重量 1'130Kg

C轴旋转范围度 ±360°
C轴电机额定扭矩 3'000Nm
C轴电机最大扭矩 5'000Nm
C轴制动扭矩/ C轴抱夹扭矩 6'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2

A轴摆动范围 ±120°
A轴电机额定扭矩 3'000Nm
A轴电机最大扭矩 5'000Nm
A轴制动扭矩/A轴抱夹扭矩 6'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
产品钻孔机主轴头

D27STD - 100 / 8000 / 93.00 / 444.00

接口HSK-A100
主轴最大转速8000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S693.00 / 127.25 kW
扭矩 (Nm) S1 / S6444.00 / 607.500 Nm

D27STD - 100 / 15000 / 63.00 / 300.80

接口HSK-A100
主轴最大转速15000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S663.00 kW / 91.53 kW
扭矩 (Nm) S1 / S6300.80 Nm / 437.00 Nm

D27STD - 100 / 20000 / 150.00 / 96.00

接口HSK-A100
主轴最大转速20000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S6150.00 kW / 203.91 kW
扭矩 (Nm) S1 / S696.00 Nm / 130.50 Nm

D27STD - 100 / 20000 / 50.00 / 251.00

接口HSK-T100
主轴最大转速20000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S650.00 kW / 68.53 kW
扭矩 (Nm) S1 / S6251.00 Nm / 344.00 Nm

铣头D27MAX

应用 航空航天
重量 1'471Kg

C轴旋转范围度 ±360°
C轴电机额定扭矩 4'000Nm
C轴电机最大扭矩 8'200Nm
C轴制动扭矩/ C轴抱夹扭矩 8'000Nm
C轴测量系统 绝对/光学
C轴接口 EnDat 2.2

A轴摆动范围 ±120°
A轴电机额定扭矩 3'900Nm
A轴电机最大扭矩 7'300Nm
A轴制动扭矩/A轴抱夹扭矩 8'000Nm
A轴测量系统 绝对/光学
A轴接口 EnDat 2.2
产品钻孔机主轴头

D27MAX - 100 / 8000 / 93.00 / 444.00

接口HSK-A100
主轴最大转速8000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S693.00 kW / 127.25 kW
扭矩 (Nm) S1 / S6444.00 Nm / 607.50 Nm

D27MAX - 100 / 15000 / 63.00 / 300.80

接口HSK-A100
主轴最大转速15000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S663.00 kW / 91.53 kW
扭矩 (Nm) S1 / S6300.80 Nm / 437.00 Nm

D27MAX - 100 / 20000 / 150.00 / 96.00

接口HSK-A100
主轴最大转速20000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S6150.00 kW / 203.91 kW
扭矩 (Nm) S1 / S696.00 Nm / 130.50 Nm

D27MAX - 100 / 20000 / 50.00 / 251.00

接口HSK-T100
主轴最大转速20000 rpm
轴承润滑方式oil-air (DLS)
功率 (千瓦) S1 / S650.00 kW / 68.53 kW
扭矩 (Nm) S1 / S6251.00 Nm / 344.00 Nm
