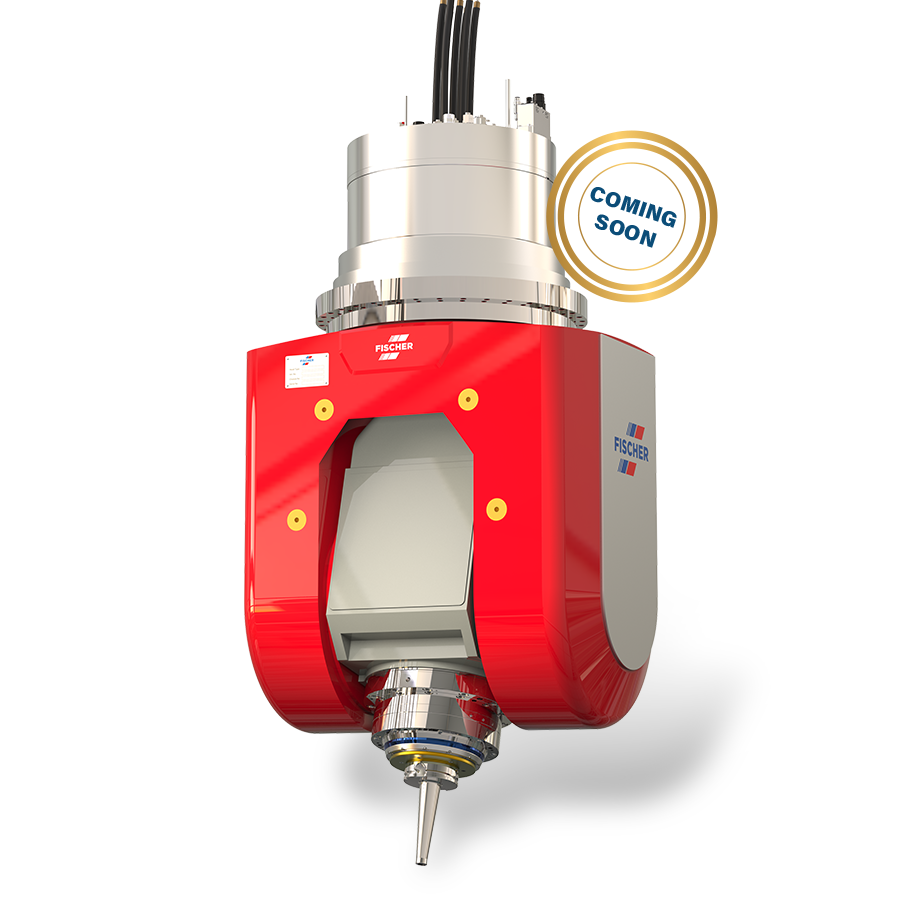

Fräsköpfe
FISCHER Fräsköpfe erbringen als System mit einer Frässpindel Ihren maximalen Nutzen – denn unsere grosse Auswahl an Spindel-Fräskopf-Kombinationen bietet Ihnen Flexibilität und deckt verschiedenste Kundenanwendungen ab.
Die kompakten Dreh- und Schwenkachsen der Fräsköpfe wurden optimal vibrationsdämpfend konzipiert und sorgen für höchste Steifigkeit bei sehr kompakten Abmessungen. Die leistungsstarken Antriebe in den Dreh- und Schwenkachsen ermöglichen höchste Beschleunigungen - die drehmomentstarken Achs-Klemmungen sorgen für absolute Stabilität. Präzisionslager und direkte, optische Messsysteme gewährleisten maximale Genauigkeit.
In Kombination mit der passenden Spindel für Ihre Applikation, bildet das abgestimmte System FISCHER Fräskopf-Frässpindel die Basis für Ihre hochwertige 5-Achs-Bearbeitung.
FRÄSKÖPFE S19i
PRÄZISE FRÄSTECHNOLOGIE
FRÄSKOPF S19i
| Applikation | Mold & Die (3+2 axis) |
| Gewicht | 225Kg |
| C-Achse Schwenkbereich | ±360° |
| C-Achse Motor Nenndrehmoment | 163Nm |
| C-Achse-Motor Höchstdrehmoment | 318Nm |
| C-Achse-Bremsmoment / Klemmmmoment | 1'900Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
| A-Achse Schwenkbereich | ±110° |
| A-Achse-Motor Nenndrehmoment | 110Nm |
| A-Achse-Motor Höchstdrehmoment | 404Nm |
| A-Achse-Bremsmoment / Klemmmmoment | 1'900Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
Produktbroschüre Fräsköpfe
S19i - 63 / 26000 / 20 / 34.10
SchnittstelleHSK-A63
Maximale Drehzahl26000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S620 / 27 kW
Drehmoment (Nm) S1 / S634.10 / 46.40 Nm
S19i - 63 / 26000 / 20 / 27.10
SchnittstelleHSK-A63
Maximale Drehzahl26000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S620 / 30 kW
Drehmoment (Nm) S1 / S627.10 / 40.90 Nm

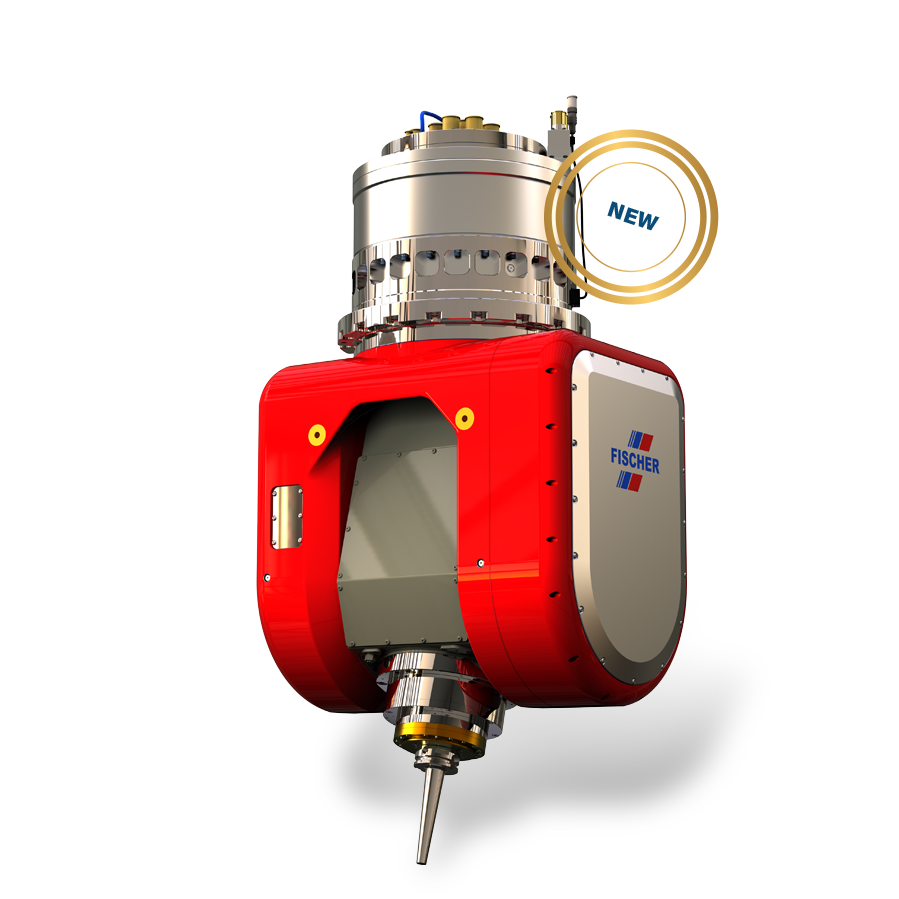

FRÄSKÖPFE D17
Weltweiter Standard
Fräskopf D17lite
| Applikation | Mold & Die, Aerospace |
| C-Achse Schwenkbereich | ±360° |
| C-Achse Motor Nenndrehmoment | 350Nm |
| C-Achse-Motor Höchstdrehmoment | 665Nm |
| C-Achse-Klemmmmoment | 1'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
| A-Achse Schwenkbereich | ±120° |
| A-Achse-Motor Nenndrehmoment | 350Nm |
| A-Achse-Motor Höchstdrehmoment | 665Nm |
| A-Achse-Klemmmmoment | 1'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
Produktbroschüre Fräsköpfe
D17LITE - 63 / 24'000 / 20.00 / 21.50
SchnittstelleHSK-A63
Maximale Drehzahl24'000 rpm
Lager SchmierungFett
Leistung (kW) S1 / S620.00 / 26.14 kW
Drehmoment (Nm) S1 / S621.50 / 28.10 Nm
D17LITE - 63 / 24'000 / 34.00 / 39.30
SchnittstelleHSK-A63
Maximale Drehzahl24'000 rpm
Lager SchmierungFett
Leistung (kW) S1 / S634.00 / 46.59 kW
Drehmoment (Nm) S1 / S639.30 / 53.85 Nm
D17LITE - 63 / 30'000 / 34.00 / 39.30
SchnittstelleHSK-A63
Maximale Drehzahl30'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S634.00 / 47.24 kW
Drehmoment (Nm) S1 / S639.30 / 54.60 Nm
D17LITE - 63 / 30'000 / 42.00 / 22.50
SchnittstelleHSK-A63
Maximale Drehzahl30'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S642.00 / 59.92 kW
Drehmoment (Nm) S1 / S622.50 / 32.10 Nm

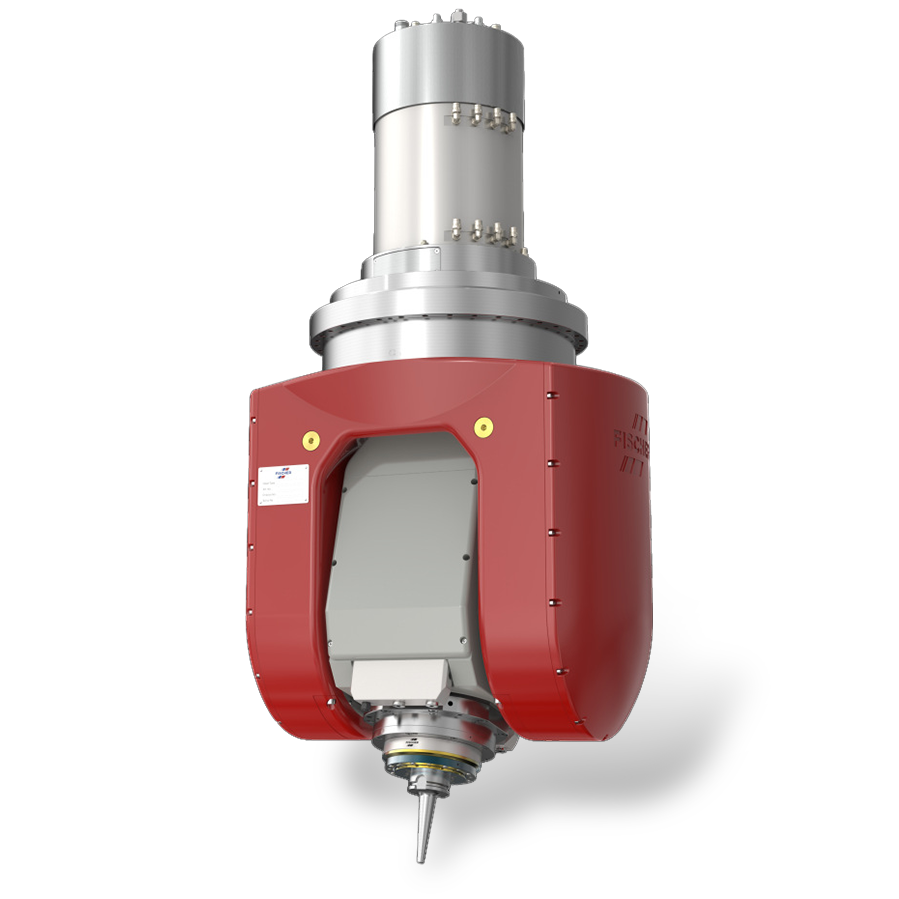

FRÄSKÖPFE D19
Weltweiter Standard
Fräskopf D19lite
| Applikation | Mold & Die, Aerospace |
| Gewicht | 395Kg |
| C-Achse Schwenkbereich | ±360° |
| C-Achse Motor Nenndrehmoment | 543Nm |
| C-Achse-Motor Höchstdrehmoment | 1'030Nm |
| C-Achse-Bremsmoment / Klemmmmoment | Hyd. 3'000 / Pne. 2'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
| A-Achse Schwenkbereich | ±120° |
| A-Achse-Motor Nenndrehmoment | 543Nm |
| A-Achse-Motor Höchstdrehmoment | 1'030Nm |
| A-Achse-Bremsmoment / Klemmmmoment | Hyd. 2'000 / Pne. 2'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
Produktbroschüre Fräsköpfe
D19LITE - 63 / 26'000 / 20.00 / 34.10
SchnittstelleHSK-A63
Maximale Drehzahl26'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S620.00 / 27.00 kW
Drehmoment (Nm) S1 / S634.10 / 46.40 Nm
Fräskopf D19STD
| Applikation | Mold & Die |
| Gewicht | 524Kg |
| C-Achse Schwenkbereich | ±360° |
| C-Achse Motor Nenndrehmoment | 548Nm |
| C-Achse-Motor Höchstdrehmoment | 1'040Nm |
| C-Achse-Bremsmoment / Klemmmmoment | 4'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
| A-Achse Schwenkbereich | ±120° |
| A-Achse-Motor Nenndrehmoment | 350 x 2 = 700 Nm |
| A-Achse-Motor Höchstdrehmoment | 1'330Nm |
| A-Achse-Bremsmoment / Klemmmmoment | 4'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
Produktbroschüre Fräsköpfe
D19STD - 63 / 24'000 / 42.00 / 66.90
SchnittstelleHSK-A63
Maximale Drehzahl24'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S642.00 / 50.00 KW
Drehmoment (Nm) S1 / S666.90 / 83.80 Nm
D19STD - 63 / 30'000 / 80.00 / 36.40
SchnittstelleHSK-A63
Maximale Drehzahl30'000 rpm
Lager SchmierungÖl-Luft
Leistung (kW) S1 / S680.00 kW / 96.00 kW
Drehmoment (Nm) S1 / S636.40 Nm / 43.70 Nm

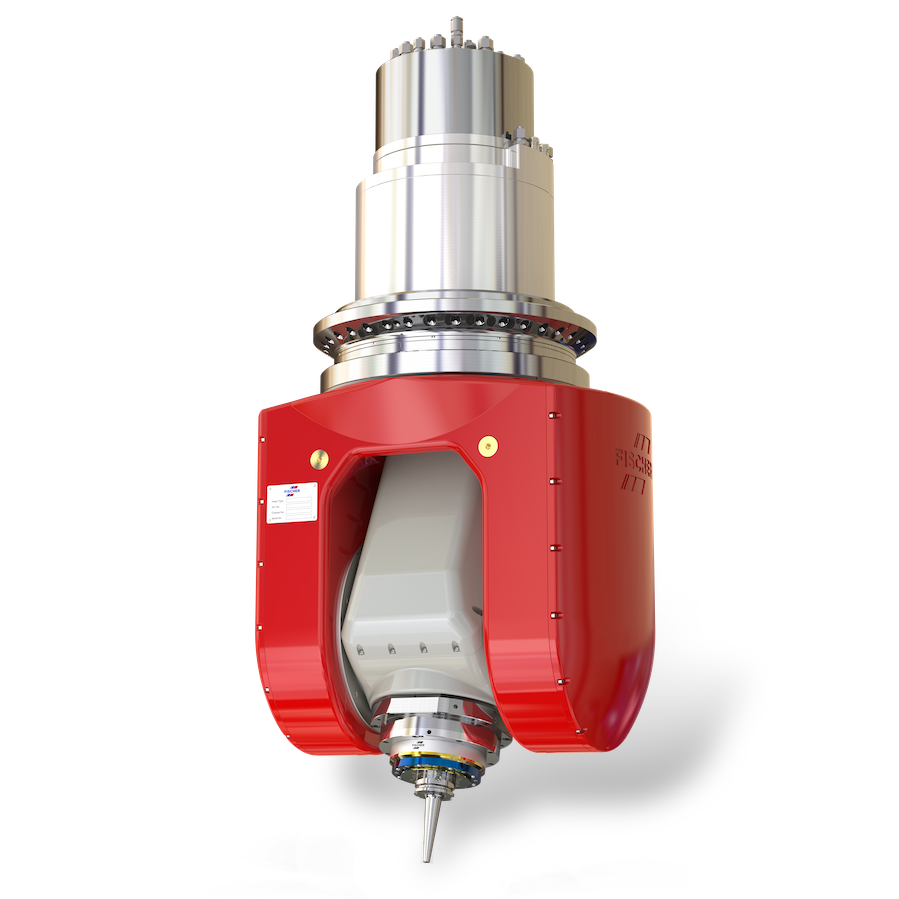

FRÄSKÖPFE D21
Weltweiter Standard
Fräskopf D21STD
| Applikation | Mold & Die |
| Gewicht | 524Kg |
| C-Achse Schwenkbereich | ±360° |
| C-Achse Motor Nenndrehmoment | 782Nm |
| C-Achse-Motor Höchstdrehmoment | 1'540Nm |
| C-Achse-Bremsmoment / Klemmmmoment | 4'000Nm (7'000Nm) |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
| A-Achse Schwenkbereich | ±120° |
| A-Achse-Motor Nenndrehmoment | 726Nm |
| A-Achse-Motor Höchstdrehmoment | 1'370Nm |
| A-Achse-Bremsmoment / Klemmmmoment | 4'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
Produktbroschüre Fräsköpfe
Factsheet Aerospace Milling D21STD
D21STD - 63 / 20'000 / 25.00 / 119.40
SchnittstelleHSK-A63
Maximale Drehzahl20'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S625.00 / 31.00 KW
Drehmoment (Nm) S1 / S6119.40 / 148.00 Nm
D21STD - 63 / 30'000 / 140.20 / 72.00
SchnittstelleHSK-A63
Maximale Drehzahl30'000 rpm
Lager SchmierungÖl-Luft
Leistung (kW) S1 / S6140.20 kW / 175.30 kW
Drehmoment (Nm) S1 / S672.00 Nm / 90.00 Nm

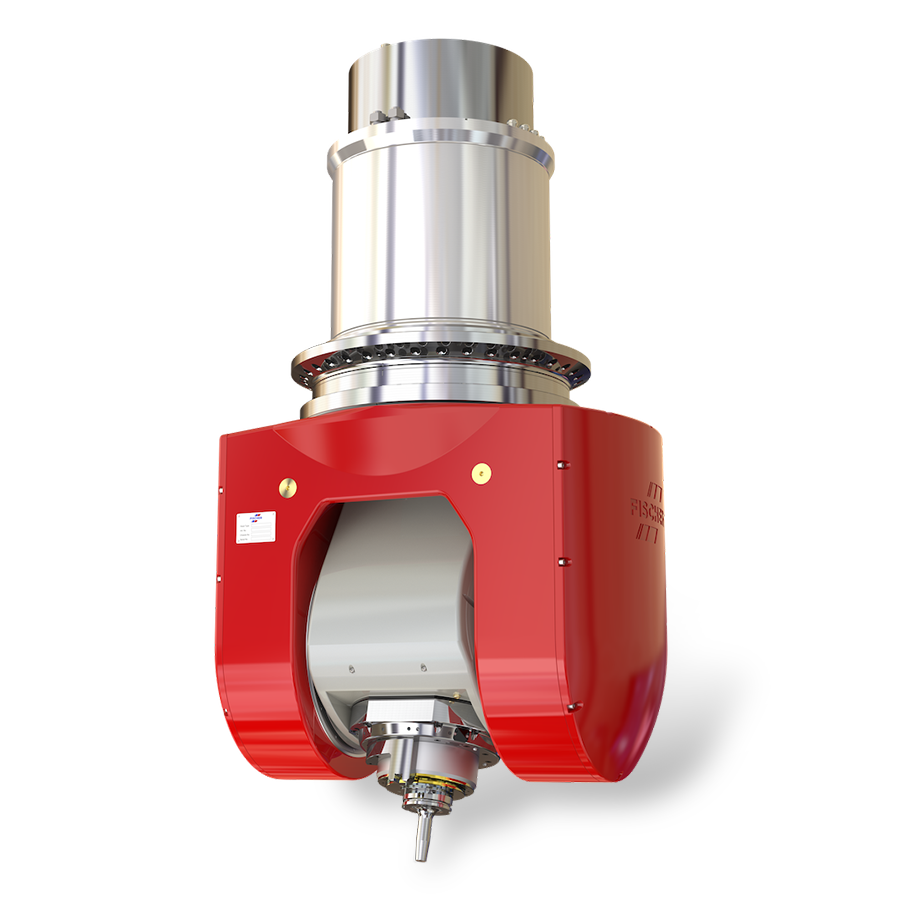

FRÄSKÖPFE D27
Maximale Leistung
Fräskopf D27STD
| Applikation | Aerospace |
| Gewicht | 1'130Kg |
| C-Achse Schwenkbereich | ±360° |
| C-Achse Motor Nenndrehmoment | 3'000Nm |
| C-Achse-Motor Höchstdrehmoment | 5'000Nm |
| C-Achse-Bremsmoment / Klemmmmoment | 6'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
| A-Achse Schwenkbereich | ±110° |
| A-Achse-Motor Nenndrehmoment | 3'000Nm |
| A-Achse-Motor Höchstdrehmoment | 5'000Nm |
| A-Achse-Bremsmoment / Klemmmmoment | 6'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
Produktbroschüre Fräsköpfe
D27STD - 100 / 8'000 / 93.00 / 444.00
SchnittstelleHSK-A100
Maximale Drehzahl8'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S693.00 / 103.00 kW
Drehmoment (Nm) S1 / S6444.00 / 553.00 Nm
D27STD - 100 / 15'000 / 63.00 / 300.80
SchnittstelleHSK-A100
Maximale Drehzahl15'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S663.00 kW / 82.00 kW
Drehmoment (Nm) S1 / S6300.80 Nm / 391.60 Nm
D27STD - 100 / 20'000 / 150.00 / 96.00
SchnittstelleHSK-A100
Maximale Drehzahl20'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S6150.00 kW / 187.00 kW
Drehmoment (Nm) S1 / S696.00 Nm / 119.00 Nm
D27STD - 100 / 20'000 / 50.00 / 251.00
SchnittstelleHSK-A100
Maximale Drehzahl20'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S650.00 kW / 62.00 kW
Drehmoment (Nm) S1 / S6251.00 Nm / 313.00 Nm
Fräskopf D27MAX
| Applikation | Aerospace |
| Gewicht | 1'471Kg |
| C-Achse Schwenkbereich | ±360° |
| C-Achse Motor Nenndrehmoment | 4'000Nm |
| C-Achse-Motor Höchstdrehmoment | 8'000Nm |
| C-Achse-Bremsmoment / Klemmmmoment | 8'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
| A-Achse Schwenkbereich | ±120° |
| A-Achse-Motor Nenndrehmoment | 3'900Nm |
| A-Achse-Motor Höchstdrehmoment | 7'300Nm |
| A-Achse-Bremsmoment / Klemmmmoment | 8'000Nm |
| Messsystem | Absolut / Optisch |
| Schnittstelle | EnDat 2.2 |
Produktbroschüre Fräsköpfe
D27MAX - 100 / 20'000 / 200.00 / 140.00
SchnittstelleHSK-A100
Maximale Drehzahl20'000 rpm
Lager SchmierungÖl-Luft (DLS)
Leistung (kW) S1 / S6200.00 kW / 250.00 kW
Drehmoment (Nm) S1 / S6140.00 Nm / 176.00 Nm
