DIE PERFEKTE ROTATION.
Der Name FISCHER steht für präzise, schnelle und leistungsstarke Rotation und die über 80-jährige Erfahrung findet sich in all unseren technischen Innovationen wieder. Als internationaler Technologieführer zeichnet sich unsere Kompetenz in den Bereichen Entwicklung, Simulation, Fertigung und Leistungsprüfung aus – Marktleader aus der ganzen Welt setzen auf FISCHER Produkte. Egal ob unsere Spindeln mit patentierter Wellenkühlung, Kompressoren mit eigens entwickelten Luftlagern oder neu entwickelte Fräsköpfe – unsere langlebigen Produkte und Anwendungen sind qualitativ sehr hochwertig und auf den bestmöglichen Kundennutzen ausgelegt.
- Kühlung von allen Lagern, vom Motor und der Welle
- Thermische Symmetrie am Spindelgehäuse
- Minimalste thermische Ausdehnung der Welle
- Effiziente Medienführung
- Mehr zu Wellenkühlung und Thermosimulation
- Kompetenz für Lagerauslegungen, Lebensdauerberechnungen und Analysen
- Je nach Anwendung und Produkt verschiedene Lagertechnologien
- Hybrid-Präzisionskugellager für hohe radiale und axiale Kräfte
- Hydrostatische Lager für hohe Steifigkeiten und Dämpfungen
- Luftlager für höchste Drehzahlen
- Mehr zu Zustandsanalyse und Condition Monitoring von Wälzlagern
- Kompetenz für Auslegung und Entwicklung verschiedenster Antriebskonzepte
- Optimierte Wirkungsgrade
- Drehmoment bis 1000Nm
- Höchste Leistungen bis 440kW
- Mehr zu Höchste Drehzahlen mit FISCHER Motoren
- Optimierte Kundespezifische Anbindung an Maschine nach Kundenanforderung
- Maschinenanbindung mit optimierter Kühlung für zusätzliche thermische Stabilität
- Modalanalysen im Feld (Frequenzanalysen)
- FEM (Finite Elemente Methode) - und Wärmebildanalysen als Unterstützung für Optimierungen
- Peripheriekompetenz (Frequenzumformparametrierung, Motordrosseln, Schmiereinheiten etc.)
- Mehr zu Fräskopf
- Fräsen und Drehen in einer Aufspannung
- Haltemoment an beliebiger Position
- Lagerentlastung
- Medienvielfalt: KSM, MMS, trockene Luft
- Drücke bis 180 bar
- Trockenlaufsicher
Template
Template
MEHR ZU KÜHLUNG

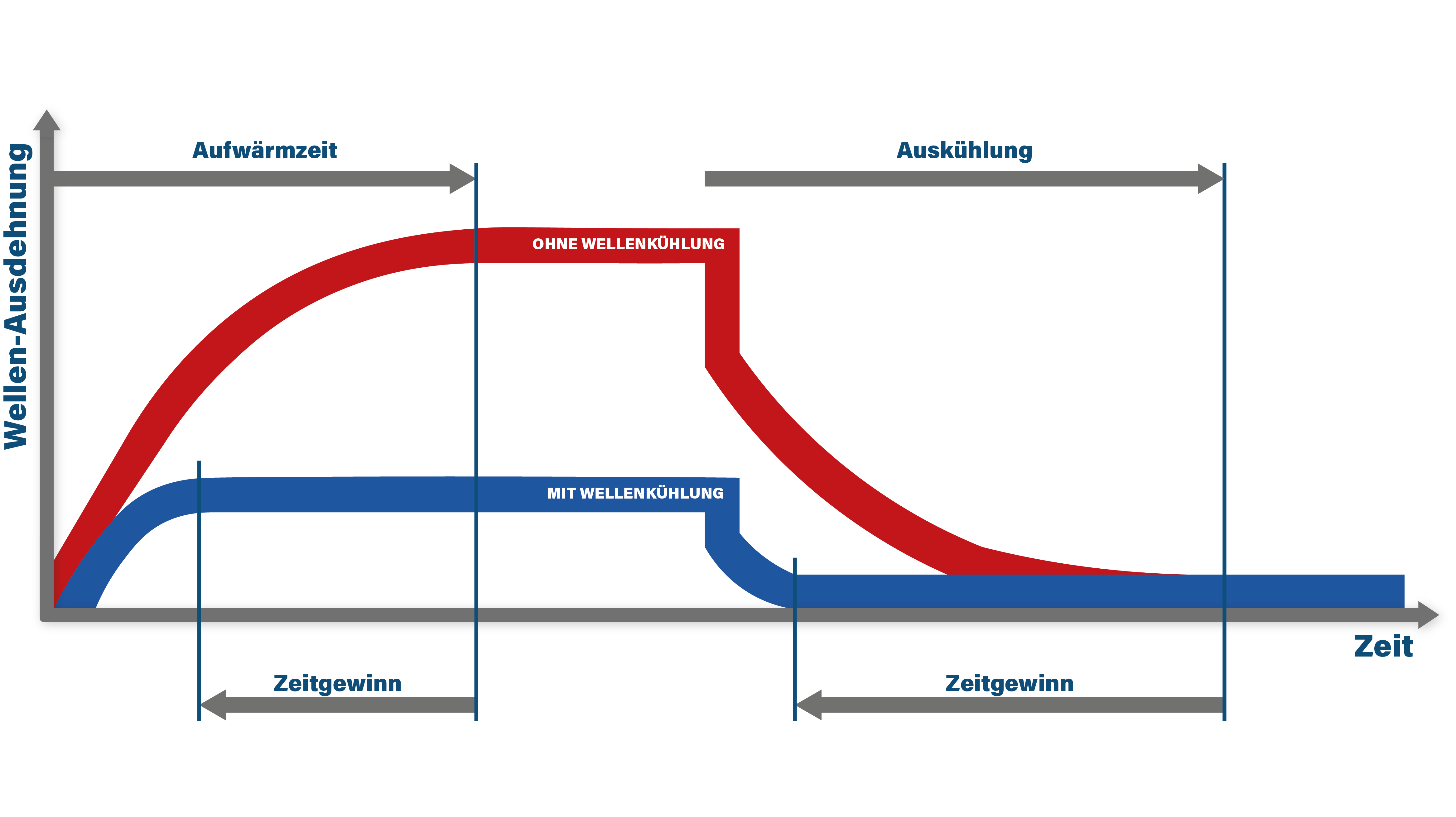

WELLENKÜHLUNG UND THERMOSIMULATION
- Temperierte HSK- Schnittstelle und Werkzeuge aufgrund in Spindelwelle integrierter Kühlkreislauf
- Bis zu 70% geringere axiale Werkzeugausdehnung
- Schnellere Sättigungszeiten für Warm-up und Cool-down und um fünffach verkürzte Wartezeit
- Präzise wiederholbare Bearbeitungszyklen durch thermisch stabile Prozessbedingungen
- Erhöhung der Überlastfähigkeit des Motors durch Abfuhr der im Rotor anfallenden Wärme
- Geringere Ausschussquote durch wiederholbare Präzision
LAGERTECHNOLOGIE
Zustandsanalyse und Condition Monitoring
- Lagerzustandsanalysen auf End-of-Line Prüfständen
- Initialamplituden von Lagerfrequenzen (BPFO, BPFI, BSF und FTF)
- Zyklische Lagerzustandsanalysen vor Ort auf der Maschine
- Beurteilung Lagerlaufbahnen und Lagerzustand
- Ermittlung optimaler Bearbeitungs-Drehzahlen
- In Abstimmung mit Kunde Definition von Wartungszyklen
MOTOREN-TECHNOLOGIE
HÖCHSTE DREHZAHLEN MIT FISCHER MOTOREN
- Kompetenz zur Auslegung und Simulation von Elektromotoren
- Leistungsprüfstände für die Validierung und Optimierung des Antriebstranges
- Höchste Drehzahlen dank kompakter und auf Anwendung abgestimmte Auslegung
MESSTECHNIK UND DATENANALYSE
AUSWUCHTEN
-
Kompetenz von Schwingungsanalysen
- Hochmoderne Auswuchtsoftware für optimale Auswuchtergebnisse
- Einsatz von hauseigenen hochgenauen Auswuchtwerkzeugen (< G1)
- Auswuchten über den gesamten Drehzahlbereich oder gezieltes Auswuchten auf Kunden-Bearbeitungsdrehzahlen
- Auswuchten bis zu G1-Klasse je nach Produkt und Anwendung
- Schwingungsreduktion- und Optimierung von Spindeln im Einsatz
SPINDELINTEGRATION
FRÄSKOPF
- Abgestimmtes und vibrationsdämpfendes Spindel-Fräskopf-System
- Hohe Steifigkeit bei sehr kompakten Abmessungen
- Kompakte Dreh- und Schwenkachsen mit robusten Lagerungen
- YRT axial-radial Lager für die C-Achse
- Kreuzrollenlager für die A-Achse
- Leistungsstarke Antriebe in Dreh- und Schwenkachsen für höchste Beschleunigungen
- Doppelantrieb der A-Achse mit bis zu 688Nm
- Drehmomentstarke Achs-Klemmungen für absolute Stabilität
- Patentierte Doppelklemmung der A-Achse mit bis zu 4'000Nm
- Präzisionslager und direkte optische Messsysteme für maximale Genauigkeit
